R072723000
产品型号：R072723000 产品描述：抗扭滚珠导套，圆法兰带四条滚道槽，，内装的密封圈，内装的交叉滚子轴承
轴
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导套和轴的品质经过数十年的验证，适用于通用机械、专用机械、夹具和众多特殊的应用场合。 博世力士乐提供多种标准款式产品。eLINE系列滚珠导套和直线导套组件采用无间隙结构。 它们已经预加润滑脂，因此在整个寿命周期内均保证润滑效果。产品规格范围适用于轴径8mm至40mm的轴。博世力士乐产品包括采用热处理钢、不锈钢或镀硬铬处理的各种不同公差等级的轴。因此，应用范围广泛，包括腐蚀性环境。

主要参数

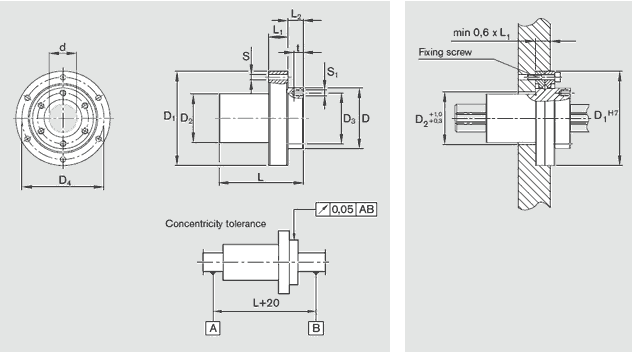

规格 30
ød 28
Dh7 61
Dh7 100
D2 47
D3 52
D4 86
L 80-0.3
L1 17
L2 17
S 6.6
S1 M6
t 10
抗扭滚珠导套额定扭矩Mt(Nm) 229
抗扭滚珠导套额定扭矩Mt0(Nm) 412
抗扭滚珠导套额定载荷（N) C 14800
抗扭滚珠导套额定载荷（N) C0 23200
交叉滚子轴承额定载荷（N) C 13200
交叉滚子轴承额定载荷（N) C0 18000
转速界限（min) 800
拧紧力矩 固定螺栓(Nm) M6    12.7(Nm)
重量：直线导套（KG) 1.25

资料下载

R072723000.pdf


授权证书


应用范围

机床、木工机械、激光切割等
