R106685040
产品型号：R106685040 产品描述：直线导套组件，精密轴承座(灰铸铁），内装式密封圈，可调式
轴
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导套和轴的品质经过数十年的验证，适用于通用机械、专用机械、夹具和众多特殊的应用场合。 博世力士乐提供多种标准款式产品。eLINE系列滚珠导套和直线导套组件采用无间隙结构。 它们已经预加润滑脂，因此在整个寿命周期内均保证润滑效果。产品规格范围适用于轴径8mm至40mm的轴。博世力士乐产品包括采用热处理钢、不锈钢或镀硬铬处理的各种不同公差等级的轴。因此，应用范围广泛，包括腐蚀性环境。

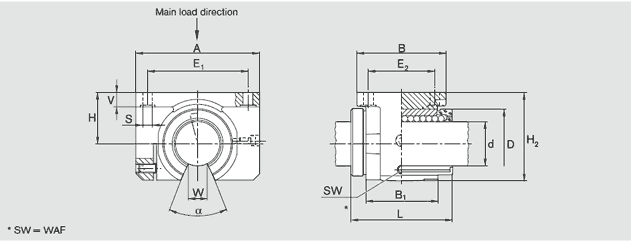

主要参数



ød 50
D 75
H 50
H1 105
L 100
A 130
A1 57
B 70
B1 72
E1 108±0.15
E2 50±0.15
S 9
V 14
SW 8
径向间隙（um) 出厂时用h5的轴（公差下限），在拧紧的状态下，做了无间隙调整
H的公差 +13
-21
额定载荷4) （N) C 14730
额定载荷4) （N) C0 8280
重量（KG) 3.23

资料下载

R106685040.pdf


授权证书


应用范围

机床、木工机械、激光切割等
