R108361220
产品型号：R108361220 产品描述：直线导套组件，轻型精密串联轴承座（铝），两个前置式密封圈，径向间隙不可调
轴
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导套和轴的品质经过数十年的验证，适用于通用机械、专用机械、夹具和众多特殊的应用场合。 博世力士乐提供多种标准款式产品。eLINE系列滚珠导套和直线导套组件采用无间隙结构。 它们已经预加润滑脂，因此在整个寿命周期内均保证润滑效果。产品规格范围适用于轴径8mm至40mm的轴。博世力士乐产品包括采用热处理钢、不锈钢或镀硬铬处理的各种不同公差等级的轴。因此，应用范围广泛，包括腐蚀性环境。

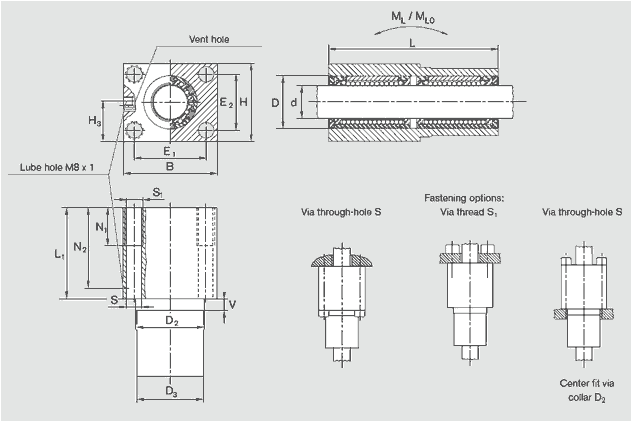

主要参数



ød 12
D 22
D21）g7 30
D3(-0.1  -0.3) 30
H 34
H3 19
B 42
L 76
L1 46
E1±0.15 32
E2 ±0.15 24
S 2) 5.3
S1 M6
N1 13
N2 36
V 10
径向间隙（um) +38
+10
额定载荷4) （N) C 1350
额定载荷4) （N) C0 840
纵向倾覆力矩（Nm)ML 26
纵向倾覆力矩（Nm)ML0 16
重量（KG) 0.02

资料下载

R108361220.pdf


授权证书


应用范围

机床、木工机械、激光切割等
