R108762520
产品型号:R108762520 产品描述:直线导套组件,开式,轻型精密串联轴承座(铝),两个前置式密封圈
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导套和轴的品质经过数十年的验证,适用于通用机械、专用机械、夹具和众多特殊的应用场合。 博世力士乐提供多种标准款式产品。eLINE系列滚珠导套和直线导套组件采用无间隙结构。 它们已经预加润滑脂,因此在整个寿命周期内均保证润滑效果。产品规格范围适用于轴径8mm至40mm的轴。博世力士乐产品包括采用热处理钢、不锈钢或镀硬铬处理的各种不同公差等级的轴。因此,应用范围广泛,包括腐蚀性环境。

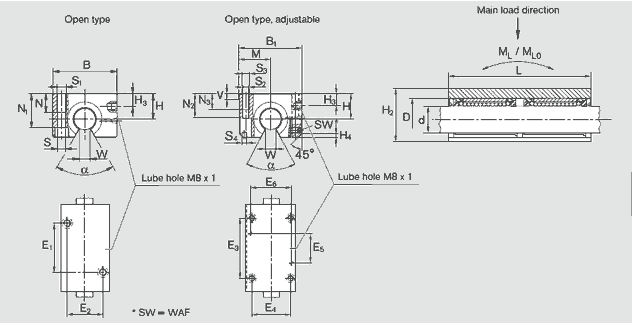

主要参数



ød 25
D 40
2) (+0.008,-0.016) 30
H2 51
H3 15
M2) ±0.01 39
B 74
B1 78
L 130
E13) ±0.15 70
E23) ±0.15 54
E3 3)±0.15 94
E43) ±0.15 60
E5 42
E6 64
S 4) 8.4
S1 M10
S25) 8.4
S3 M10
S46) 6
N 22
N1 43
N2 29
N3 22
V 6.5
SW 3
W7) 11.5
H4 4
角度a(0) 57
径向间隙(um) +31
-2

额定载荷4) (N) C 6170
额定载荷4) (N) C0 4500
纵向倾覆力矩(Nm)ML 116
纵向倾覆力矩(Nm)ML0 79
重量(KG) 1.17

资料下载
授权证书


应用范围

机床、木工机械、激光切割等
