产品型号:R067222540 产品描述:超级滚珠导套,闭式,常规,带2个内装式密封圈
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导套和轴的品质经过数十年的验证,适用于通用机械、专用机械、夹具和众多特殊的应用场合。 博世力士乐提供多种标准款式产品。eLINE系列滚珠导套和直线导套组件采用无间隙结构。 它们已经预加润滑脂,因此在整个寿命周期内均保证润滑效果。产品规格范围适用于轴径8mm至40mm的轴。博世力士乐产品包括采用热处理钢、不锈钢或镀硬铬处理的各种不同公差等级的轴。因此,应用范围广泛,包括腐蚀性环境。

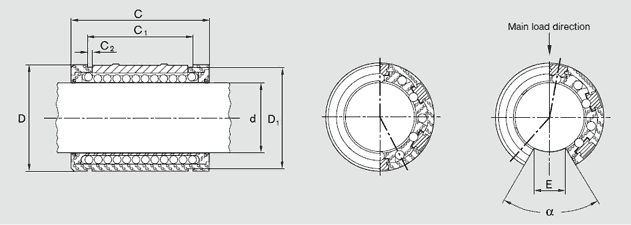

主要参数



ød 25
D 40
C h13 58
C1H13 43.7
C2 1.85
D1 38.5
滚珠列数 6
径向间隙(um)轴/孔  h6/H7 +43
+11

径向间隙(um)轴/孔  h6/K7 +25
-7

径向间隙(um)轴/孔  h6/M7 +18
-14

额定载荷(N) C(*小) 3950
额定载荷(N) C(*大) 4820
额定载荷3)(N) C0(*小) 2180
额定载荷3)(N)常规 C0(*大) 2790
1)以轴公称尺寸ød为基准
2)所给出的额定载荷适用于主载荷方向。

资料下载
授权证书


应用范围

机床、木工机械、激光切割等
