R067223040
产品型号：R067223040 产品描述：超级滚珠导套，闭式，常规，带2个内装式密封圈
轴
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导套和轴的品质经过数十年的验证，适用于通用机械、专用机械、夹具和众多特殊的应用场合。 博世力士乐提供多种标准款式产品。eLINE系列滚珠导套和直线导套组件采用无间隙结构。 它们已经预加润滑脂，因此在整个寿命周期内均保证润滑效果。产品规格范围适用于轴径8mm至40mm的轴。博世力士乐产品包括采用热处理钢、不锈钢或镀硬铬处理的各种不同公差等级的轴。因此，应用范围广泛，包括腐蚀性环境。

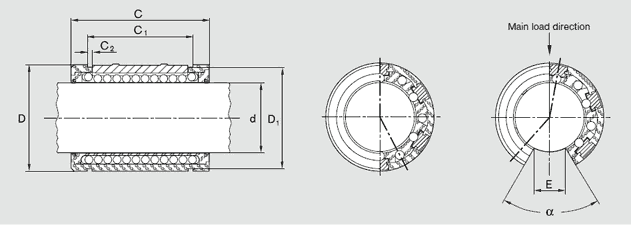

主要参数



ød 30
D 47
C h13 68
C1H13 51.7
C2 1.85
D1 44.5
滚珠列数 6
径向间隙（um)轴/孔  h6/H7 +43
+11
径向间隙（um)轴/孔  h6/K7 +25
-7
径向间隙（um)轴/孔  h6/M7 +18
-14
额定载荷（N) C(*小） 4800
额定载荷（N) C(*大） 5860
额定载荷3）（N) C0（*小） 2790
额定载荷3）（N)常规 C0（*大） 3570
重量（Kg) 0.185
1)以轴公称尺寸ød为基准
2）所给出的额定载荷适用于主载荷方向。

资料下载

R067223040.pdf


授权证书


应用范围

机床、木工机械、激光切割等
