MKR 15-65
产品型号：MKR 15-65 部 件 号：R1140 060 00
部件说明：直线运动模块

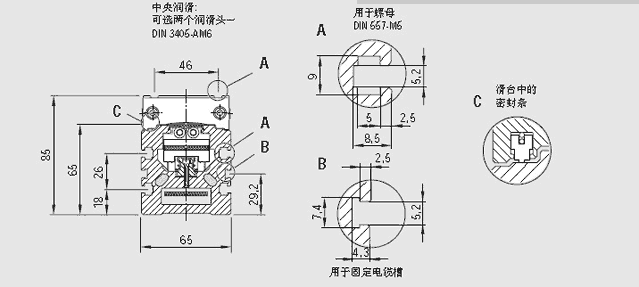

结构说明：1.一个紧凑的、表面氧化的铝型材
2.一套内装式力士乐导轨导向系统
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

带滚珠导轨系统和滚珠丝杠的直线运动模块（MKK）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。使用滚珠丝杠提供驱动动力。优点是高负载能力、定位精度和重复定位精度。带滚珠导轨系统和齿形带驱动装置的直线运动模块（MKR）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。齿形带驱动装置提供驱动动力，可实现5m/s的运行速度。集成的博世力士乐零间隙导轨系统的高负载能力和优化的运行特性可以实现负载的快速移动。

主要参数











滑台长度 190
导向的额定动载荷 C 9747
额定动转矩 Mt 92
额定动转矩 ML 343
滑台重量 kg 1.0
*大长度 Lmax 6000
面转动惯量 lx 81.5
面转动惯量 ly 98.8
齿形带型号 AT5
宽度 mm 32
齿距 mm 5
*大齿形带传动力 N 520
弹性*限 N 2740
重量 kg 0.0074*L+4.0

资料下载

MKR 15-65.pdf


授权证书


应用范围

机床、木工机械、激光切割等
