CKR20-145
产品型号：CKR20-145 部 件 号：R0364 500 00
部件说明：集成模块
结构说明：1.齿形带
2.驱动端头
&nb
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

带滚珠导轨系统和滚珠丝杠的直线运动模块（MKK）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。使用滚珠丝杠提供驱动动力。优点是高负载能力、定位精度和重复定位精度。带滚珠导轨系统和齿形带驱动装置的直线运动模块（MKR）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。齿形带驱动装置提供驱动动力，可实现5m/s的运行速度。集成的博世力士乐零间隙导轨系统的高负载能力和优化的运行特性可以实现负载的快速移动。

主要参数

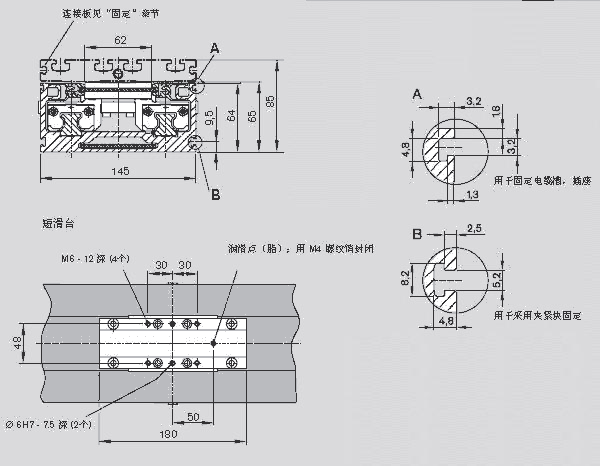

尺寸 A*H 145*65
H1 85
滑台长度 180 240
齿形带型号 AT 5 AT 5
导向的额定动载荷 C 34800 56530
额定动转矩 Mt 1530 2480
额定动转矩 ML 260 2820
guanxingju Iy 87.5
guanxingju Iz 903.9
移动重量 mb 0.99 1.67
*大长度 Lmax 5500
单位长弹性系数 cspec 1225
*大许用力 Fz1max 26760 43470
*大许用力 Fz2max 13380 21730
*大许用力 Fzymax 7760 12600
*大许用转矩有Mtmax 580 950
*大许用转矩有MLmax 130 1080

资料下载

CKR20-145.pdf


授权证书


应用范围

机床、木工机械、激光切割等
