CKK25-200-直线模组/工业机器人

产品型号:CKK25-200 部 件 号:R0360 600 00
部件说明:集成模块
结构说明:1.滚珠丝杠传动系统带无间隙、圆柱形单螺母
2.浮动轴承座

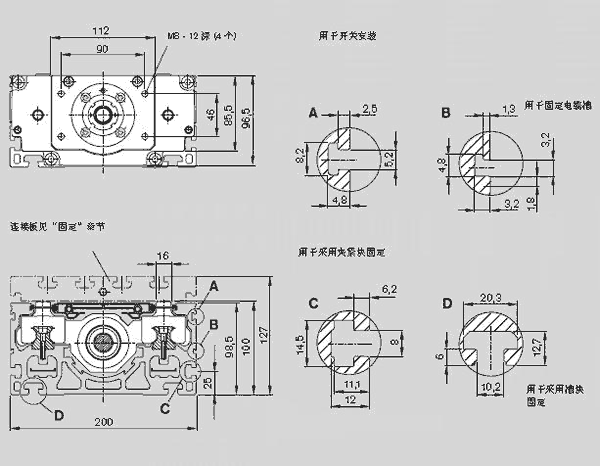

尺寸 A*H 200*100
H1 127
滑台数量

丝杠 d0*P

额定动载荷 C 导向
                          丝杠


额定动载荷 C 固定轴承 26000
额定动转矩 Mt 滑台数量1=3570 滑台数量2=5800
额定动转矩 ML 滑台数量1=540 滑台数量2=7810
guanxingju Iy 612.00
guanxingju Iz 3008.0
*大长度 Lmax 2200 带丝杠支撑5500
移动重量 mb 滑台数量1=3.18  滑台数量2=5.20
*大许用力 Fz1max 滑台数量1=42 200  滑台数量2=68 550
*大许用力 Fz2max 滑台数量1=21 100  滑台数量2=34 270
*大许用力 Fzymax 滑台数量1=12 230  滑台数量2=19 880
*大许用转矩有Mtmax 滑台数量1=1 372  滑台数量2=2 228
*大许用转矩有MLmax 滑台数量1=209  滑台数量2=2 999
