CKK15-110
产品型号：CKK15-110 部 件 号：R0360 400 00
部件说明：集成模块
结构说明：1.滚珠丝杠传动系统带无间隙、圆柱形单螺母
2.浮动轴承座
&nb
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

带滚珠导轨系统和滚珠丝杠的直线运动模块（MKK）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。使用滚珠丝杠提供驱动动力。优点是高负载能力、定位精度和重复定位精度。带滚珠导轨系统和齿形带驱动装置的直线运动模块（MKR）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。齿形带驱动装置提供驱动动力，可实现5m/s的运行速度。集成的博世力士乐零间隙导轨系统的高负载能力和优化的运行特性可以实现负载的快速移动。

主要参数

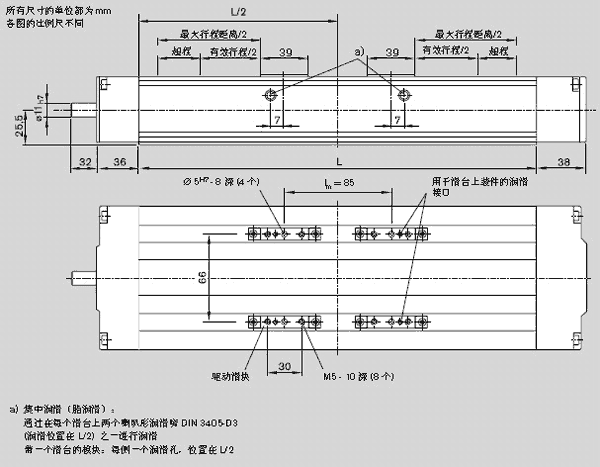

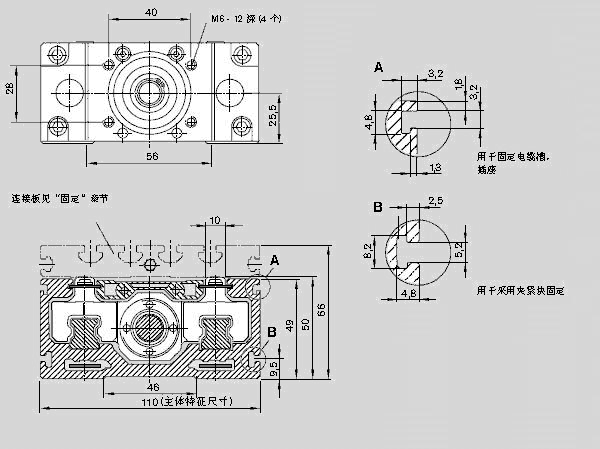

尺寸 A*H 110*50
H1 66
滑台数量

丝杠 d0*P

额定动载荷 C 导向
                          丝杠

额定动载荷 C 固定轴承 13400
额定动转矩 Mt 滑台数量1=515 滑台数量2= 835
额定动转矩 ML 滑台数量1=80 滑台数量2=1075
guanxingju Iy 37.74
guanxingju Iz 318.7
*大长度 Lmax 1500
移动重量 mb 滑台数量1=0.52  滑台数量2=0.86
带滚珠丝械传动系统重量  滑台数量1=0.0092*L+1.6  滑台数量2=0.0092*L+2.0
*大许用力 Fz1max 滑台数量1=12 000  滑台数量2=19 490
*大许用力 Fz2max 滑台数量1=6 000  滑台数量2=9 740
*大许用力 Fzymax 滑台数量1=3 480  滑台数量2=5 650
*大许用转矩有Mtmax 滑台数量1=198  滑台数量2=322
*大许用转矩有MLmax 滑台数量1=31  滑台数量2=414

资料下载

CKK15-110.pdf


授权证书


应用范围

机床、木工机械、激光切割等
