CKK20-145-直线模组/工业机器人

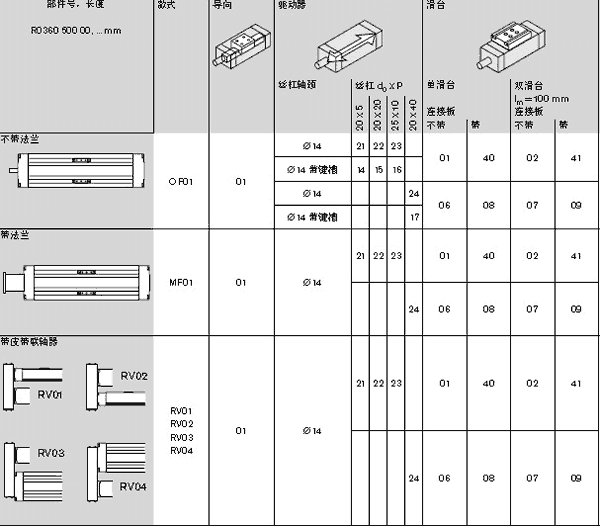

产品型号:CKK20-145 部 件 号:R0360 500 00
部件说明:集成模块
结构说明:1.滚珠丝杠传动系统带无间隙、圆柱形单螺母
2.浮动轴承座
&nb

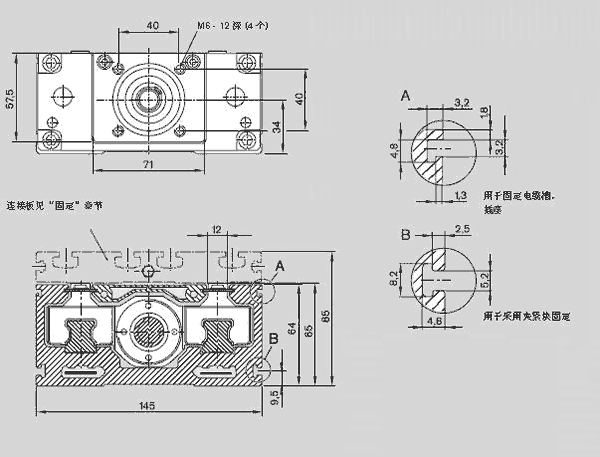

尺寸 A*H 145*65
H1 85
滑台数量

丝杠 d0*P

额定动载荷 C 导向
                          丝杠


额定动载荷 C 固定轴承 17000
额定动转矩 Mt 滑台数量1=1650 滑台数量2=2685
额定动转矩 ML 滑台数量1=255 滑台数量2=3050
guanxingju Iy 114.10
guanxingju Iz 986.4

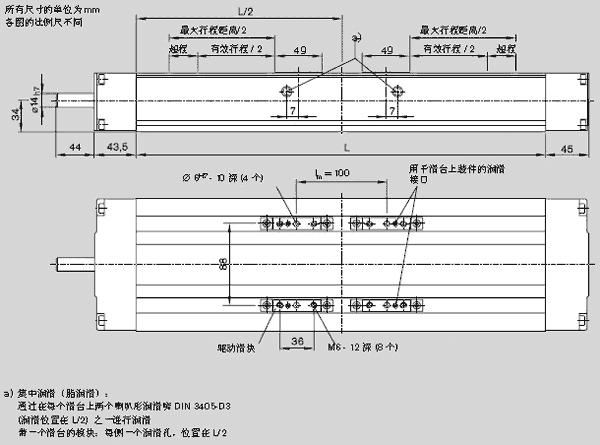

*大长度 Lmax 1800
移动重量 mb 滑台数量1=1.21  滑台数量2=2.06
带滚珠丝械传动系统重量  滑台数量1=0.0178*L+3.0  滑台数量2=0.0178*L+3.9
*大许用力 Fz1max 滑台数量1=29 000  滑台数量2=47 110
*大许用力 Fz2max 滑台数量1=14 500  滑台数量2=23 550
*大许用力 Fzymax 滑台数量1=8 410  滑台数量2=13 660
*大许用转矩有Mtmax 滑台数量1=638  滑台数量2=1 030
*大许用转矩有MLmax 滑台数量1=100  滑台数量2=1 180
