MKR 35-110

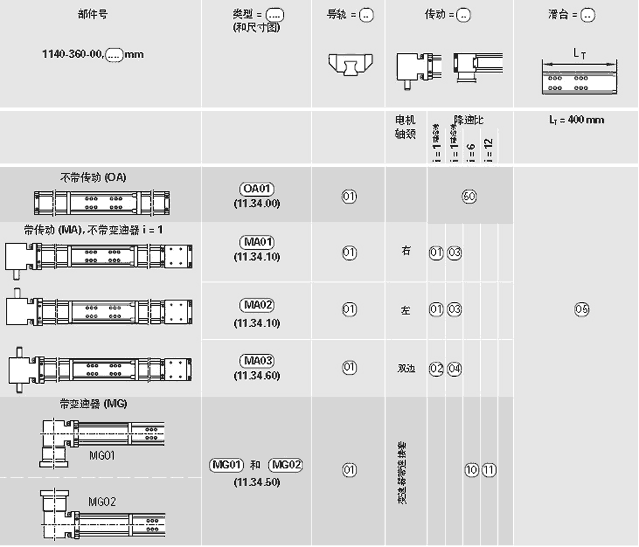

产品型号：MKR 35-110 部 件 号：R1140 360 00
部件说明：直线运动模块

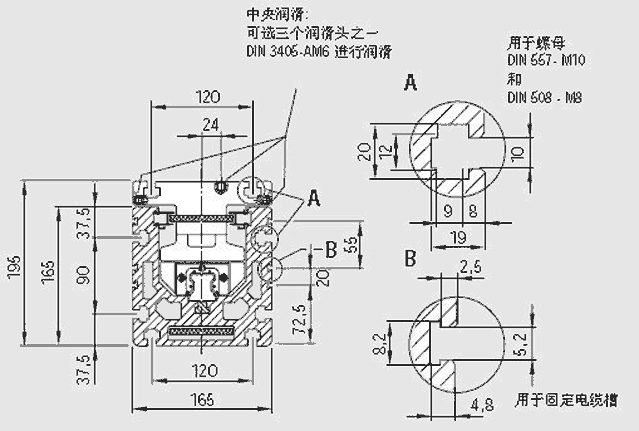

结构说明：1.一个紧凑的、表面氧化的铝型材
2.一套内装式力士乐导轨导
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

带滚珠导轨系统和滚珠丝杠的直线运动模块（MKK）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。使用滚珠丝杠提供驱动动力。优点是高负载能力、定位精度和重复定位精度。带滚珠导轨系统和齿形带驱动装置的直线运动模块（MKR）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。齿形带驱动装置提供驱动动力，可实现5m/s的运行速度。集成的博世力士乐零间隙导轨系统的高负载能力和优化的运行特性可以实现负载的快速移动。

主要参数

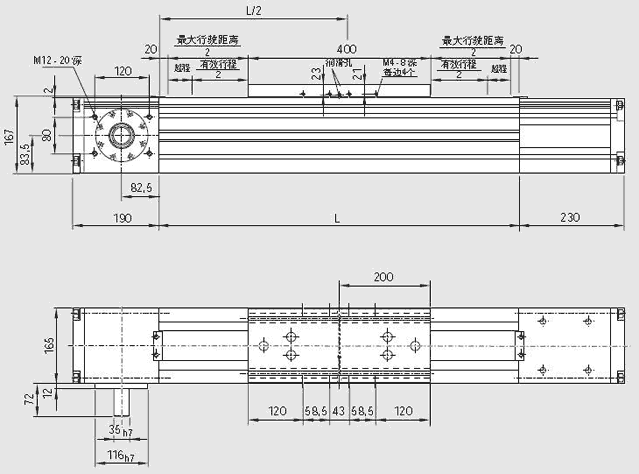

滑台长度 400
导向的额定动载荷 C 52470
额定动转矩 Mt 1120
额定动转矩 ML 3069
滑台重量 kg 11.5
*大长度 Lmax 12000
面转动惯量 lx 2574
面转动惯量 ly 3527
齿形带型号 AT 20
宽度 mm 75
齿距 mm 20
*大齿形带传动力 N 5250
弹性*限 N 18000
重量 kg 0.0384*L+41.0

资料下载

MKR 35-110.pdf


授权证书


应用范围

机床、木工机械、激光切割等
