CKR15-110
产品型号：CKR15-110 部 件 号：R0364 400 00
部件说明：集成模块
结构说明：1.齿形带
2.驱动端头
&n
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

带滚珠导轨系统和滚珠丝杠的直线运动模块（MKK）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。使用滚珠丝杠提供驱动动力。优点是高负载能力、定位精度和重复定位精度。带滚珠导轨系统和齿形带驱动装置的直线运动模块（MKR）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。齿形带驱动装置提供驱动动力，可实现5m/s的运行速度。集成的博世力士乐零间隙导轨系统的高负载能力和优化的运行特性可以实现负载的快速移动。

主要参数

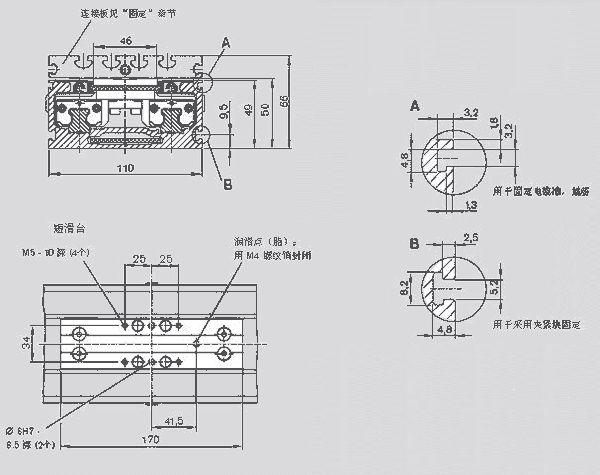

尺寸 A*H 110 x 50
H1 66
滑台长度 170 215
齿形带型号 ATL 5
导向的额定动载荷 C 14000  22740
额定动转矩 Mt 350  570
额定动转矩 ML 80 960
guanxingju Iy 32,68
guanxingju Iz 282,9
移动重量 mb 0,87
*大长度 Lmax 4500
单位长弹性系数 cspec 1050
*大许用力 Fz1max 10760 17480
*大许用力 Fz2max 5380 8740
*大许用力 Fzymax 3120 5060
*大许用转矩有Mtmax 170 280
*大许用转矩有MLmax 40  370

资料下载

CKR15-110.pdf


授权证书


应用范围

机床、木工机械、激光切割等
