MKZ 25-145 H

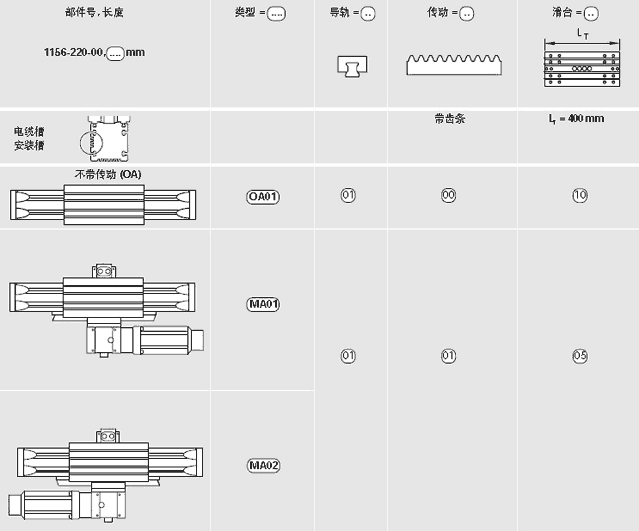

产品型号：MKZ 25-145 H 部 件 号：R1156 220 00
部件说明：直线运动模块
结构说明：1.一个具有高刚性的表面氧化的铝型材主体
2.两套配有防护带的力士
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

带滚珠导轨系统和滚珠丝杠的直线运动模块（MKK）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。使用滚珠丝杠提供驱动动力。优点是高负载能力、定位精度和重复定位精度。带滚珠导轨系统和齿形带驱动装置的直线运动模块（MKR）：这些模块使用极为紧凑的铝型材制造，集成力士乐滚珠导轨系统。齿形带驱动装置提供驱动动力，可实现5m/s的运行速度。集成的博世力士乐零间隙导轨系统的高负载能力和优化的运行特性可以实现负载的快速移动。

主要参数











滑台长度 400
额定动载荷 C 98 700
额定动转矩 Mt 5 700
额定动转矩 ML 13 200
滑台重量 kg 0.0384* L (mm) + 28.5
*大长度 Lmax 6 000
面转动惯量 lx 2 790
面转动惯量 ly 1 970

资料下载

MKZ 25-145 H.pdf


授权证书


应用范围

机床、木工机械、激光切割等
