R160586431-直线导轨
产品型号：R160586431 产品描述：钢制标准导轨 从上面安装，配有用符合DIN EN 10088要求的耐腐蚀弹簧钢制成的防护带以及螺栓固定的塑料防护端盖，导轨端面需要螺纹孔安装
产品规格：20
精度等级：N

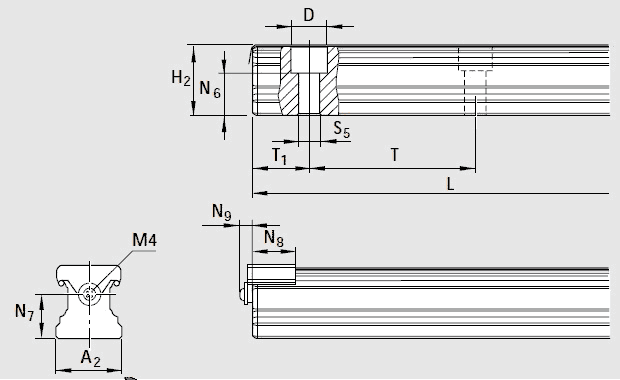

| A2 | 20 | |
| D | 9.4 | |
| H21) | 20.75 | |
| Lmax2) | 3 836 | |
| N6 ±0.5 |
13.2 |
|
| N73) | 13.0 | |
| N8 | 14.0 | |
| N9 | 6.5 | |
| S5 | 6.0 | |
| T | 60 | |
| T1 min4) |
13 |
|
| T1s 5) | 28.0 | |
| T1 max | 50 | |
| 重量 | 2.4 |
1)尺寸H2带防护带
规格15：带0.1mm厚的防护带
规格20-30：带0.2mm厚的防护带
规格35-65：带0.3mm厚的防护带
2)对于规格20-45，精度N，H和P的滚珠导轨，单段供货长度
规格20-25：Z长可达5816mm
规格30-35：Z长可达5836mm
规格45：Z长可达5771mm
3)N7为带防护带的尺寸。
4)如果端部尺寸小于T1 min，则导轨端面不能加工螺纹孔。
5)推荐：首选尺寸T1s，公差 ±0.75。
6)由于加工原因，导轨的底面可能是平的(没有底槽)。
