R160566431
产品型号:R160566431 产品描述:钢制标准滚珠导轨 从上面安装,配有用符合DIN EN 10088要求的耐腐蚀弹簧钢制成的防护带以及螺栓固定的塑料防护端盖,导轨端面需要螺纹孔安装
产品规格:65
精度等级:N
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐生产先进的工业液压元件与系统,配合了微电子技术,令传动有力而精确。其电子传动与控制产品及系统永远走在科技前端,为不同应用提供最佳的解决方案。在线性传动与组装技术方面,力士乐把两种技术之优点融合,满足了客户不同的要求。此外,其气动元件跟电动气压零件相配合,令元件及系统发挥得全面。REXROTH导轨主要分为:滚珠和滚柱两个系列!

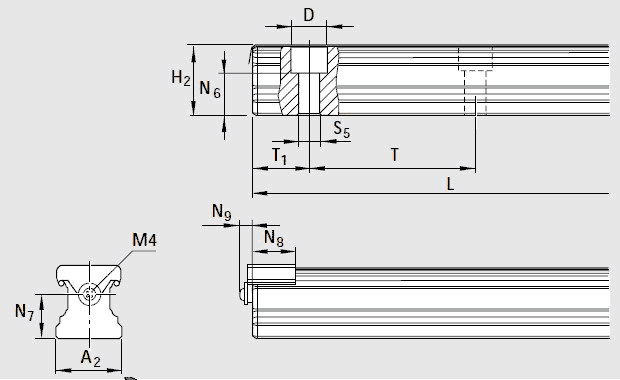

主要参数



A2 63
D 26.0
H21) 60.15
Lmax2) 3 746
N6 ±0.5

38.5


N73) 40.0
N8 20.0
N9 7.0
S5 18.0
T 150
T1 min4)

21


T1s 5) 73.0
T1 max 130
重量 22.4

1)尺寸H2带防护带
    规格15:带0.1mm厚的防护带
    规格20-30:带0.2mm厚的防护带
    规格35-65:带0.3mm厚的防护带
2)对于规格20-45,精度N,H和P的滚珠导轨,单段供货长度
    规格20-25:Z长可达5816mm
    规格30-35:Z长可达5836mm
    规格45:Z长可达5771mm
3)N7为带防护带的尺寸。
4)如果端部尺寸小于T1 min,则导轨端面不能加工螺纹孔。
5)推荐:首选尺寸T1s,公差 ±0.75。
6)由于加工原因,导轨的底面可能是平的(没有底槽)。

资料下载
授权证书


应用范围

机床、木工机械、激光切割等
