R160513431-直线导轨

产品型号:R160513431 产品描述:钢制标准滚珠导轨 从上面安装,配有用符合DIN EN 10088要求的耐腐蚀弹簧钢制成的防护带以及铝制防护带扣,导轨端面无安装螺纹孔
产品规格:15
精度等级:N

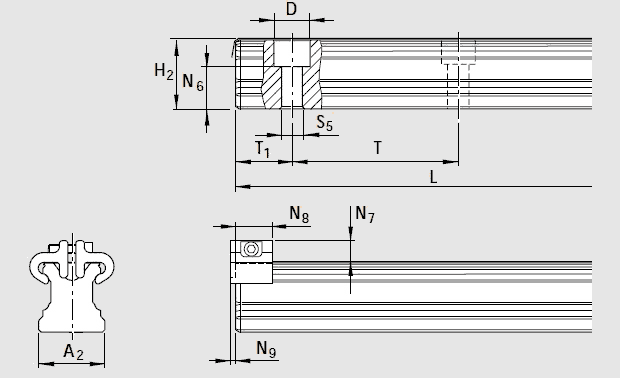

A2 15
D 7.4
H2 1) 16.30
Lmax2) 3 836
N6 ±0.5

10.3


N73) 7.3
N8 12
N9 2.0
S5 4.4
T 60
T1 min4)

12


T1s 5) 28.0
T1 max 50
重量 1.4

1)尺寸H2带防护带
    规格15:带0.1mm厚的防护带
    规格20-30:带0.2mm厚的防护带
    规格35-65:带0.3mm厚的防护带
2)对于规格20-45,精度N,H和P的滚珠导轨,单段供货长度
    规格20-25:Z长可达5816mm
    规格30-35:Z长可达5836mm
    规格45:Z长可达5771mm
3)N7为带防护带的尺寸。
4)如果端部尺寸小于T1 min,则导轨端面不能加工螺纹孔。
5)推荐:首选尺寸T1s,公差 ±0.75。
6)由于加工原因,导轨的底面可能是平的(没有底槽)。
