R159061500
产品型号：R159061500 产品描述：轴承组件LAD
端部支承，用于21型丝杠端部（具体请看下面的图示及参数）
类型：31
款式：150
规格：d0=
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠丝杠传动系统为设计者提供多种方案来实现传送和定位任务，可以采用轴驱动也可以采用螺母驱动。无论是高线速度、大额定载荷还是最短结构长度，您总能找到解决方案。优势：1，优化的滚道滚珠提升实现了*静音运行,。2，基于整体内部循环原理，性能稳定,。3，数量滚珠实现了负载能力,。4，150000的D x n参数支持动态应用,有效密封,螺母快捷安装。5，库存充裕,快速交货

主要参数


类型 31
款式 150
规格d0 20
规格p 5/20/40
D1j6 15
L1 47
L4 11
L5 44
S1 14.3
ST1 h11
LS1H13 1.10
中心孔Z M5
中心孔tZ 12
内六角孔S 4
内六角孔ts 4

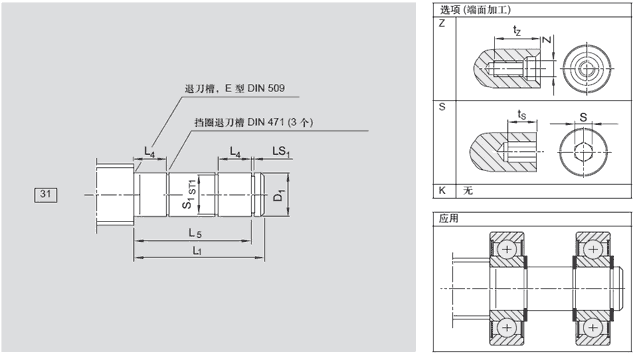

1)以上图示为：丝杠端部31类型
2)可根据端部加工类型确定丝杠端部与轴承组件的配对。
   注：类型31，带双浮动轴承，可提高临界转速，请咨询！

资料下载

R159061500.pdf


授权证书


应用范围

机床、木工机械、激光切割等
