R150660051
产品型号：R150660051 产品描述：钢制螺母座MGD适用于FEM-E-C 、FDM-E-C、SEM-E-C等滚珠螺母。
螺母座除了用螺钉固定外，还需要采用附
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠丝杠传动系统为设计者提供多种方案来实现传送和定位任务，可以采用轴驱动也可以采用螺母驱动。无论是高线速度、大额定载荷还是最短结构长度，您总能找到解决方案。优势：1，优化的滚道滚珠提升实现了*静音运行,。2，基于整体内部循环原理，性能稳定,。3，数量滚珠实现了负载能力,。4，150000的D x n参数支持动态应用,有效密封,螺母快捷安装。5，库存充裕,快速交货

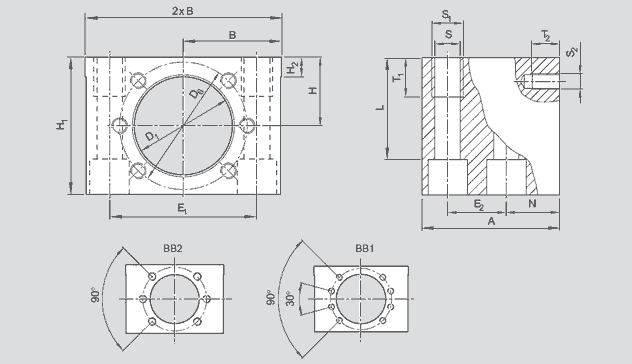

主要参数


D1H7 95
D6 115
A 100
B±0.01 80
H±0.01 58
H1 116
H2 15
E1 130±0.2
E2 46±0.15
N 37
S 17.0
S1 M20
T1 30
S2 M12
T2 20
夹紧长度L 95.0
重量m(KG) 7.67
孔图 BB1
内六角圆柱头螺钉 ISO 4762 M16


资料下载

R150660051.pdf


授权证书


应用范围

机床、木工机械、激光切割等
