FBZ-E-S 32X5RX3.5-4 R254230002
产品型号：FBZ-E-S 32X5RX3.5-4 R254230002 产品描述：FBZ-E-S 带转向盖的法兰式单螺母
公称直径：32
导程：5（R=右旋，L=左旋）
滚珠直径：3.5
螺母内的螺旋圈数：4
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠丝杠传动系统为设计者提供多种方案来实现传送和定位任务，可以采用轴驱动也可以采用螺母驱动。无论是高线速度、大额定载荷还是最短结构长度，您总能找到解决方案。优势：1，优化的滚道滚珠提升实现了*静音运行,。2，基于整体内部循环原理，性能稳定,。3，数量滚珠实现了负载能力,。4，150000的D x n参数支持动态应用,有效密封,螺母快捷安装。5，库存充裕,快速交货

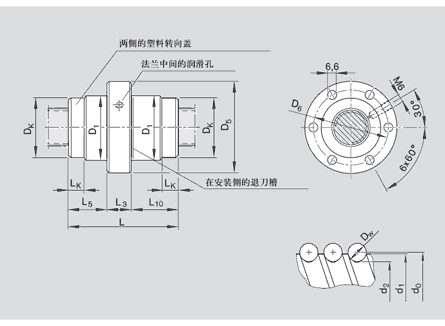

主要参数



d1 31
d2 28.4
D1 -0.2 48
D5 73
D6 60
DK 47.5
L 46
L3 12
L5±0.5 17
L10 17
LK 11
轴向间隙*大（mm) 0.1
重量(KG) 0.41
额定动载C(N) 13000
额定静载C0 24000
速度1)Vmax(m/min) 13
1）带密封
2）用于精密滚压丝杠 SN-R  公差等级T7,T9

资料下载

FBZ-E-S 32X5RX3.5-4 R254230002.pdf


授权证书


应用范围

机床、木工机械、激光切割等
