ZEV-E-S 16X5RX3-3 R254200001-滚珠丝杠螺母
产品型号:ZEV-E-S 16X5RX3-3 R254200001 产品描述:ZEV-E-S 拧入式螺母
螺母直径:16
导程:5(R=右旋,L=左旋)
滚珠直径:3
螺母内的螺旋圈数:3

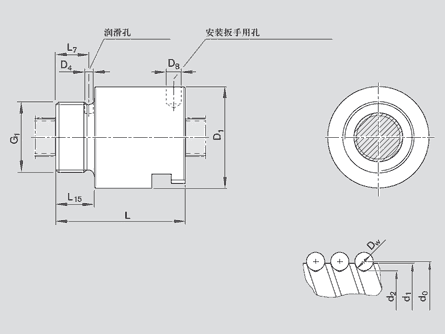

.gif)
d1 | 15.0 | |
d2 | 12.9 | |
D1 /h6 | 32.5 | |
D4 | 2.7 | |
D8 | 4.2 | |
G1 | M26X1.5 | |
L ±0.3 | 40 | |
L7 | 10.5 | |
L15 | 12 | |
轴向间隙*大(mm) | 0.1 | |
重量(KG) | 0.14 | |
额定动载C(N) | 5600 | |
额定静载C0 | 7100 | |
速度1)Vmax(m/min) | 25 |
2)用于精密滚压丝杠 SN-R 公差等级T7,T9
