R163119320
产品型号：R163119320 产品描述：铝制滑块 FNS-法兰型 标准长 标准高 滚珠滑块的密封不带滚珠链
产品规格：15
预紧等级：C0
精度等级：H
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

滚珠导轨滑块

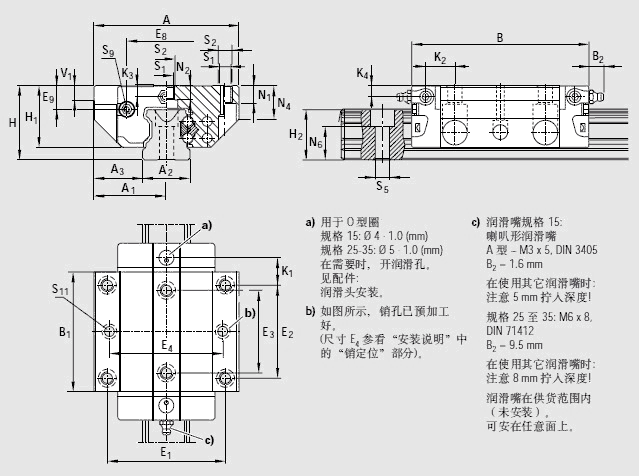

主要参数

A 47
A1 23.5
A2 15
A3 16.0
B 58.2
B1 39.2
E1 38
E2 30
E3 26
E8 24.55
E9 6.70
H 24
H1 19.90
H21) 16.30
H22) 16.20
K1 8.00
K2 9.6
K3 3.20
K4 3.20
N1 5.2
N2 4.40
N4 10.3
N6 ±0.5

10.3


S1 4.3
S2 M5
S5 4.4
S11 3.7
S9

M2.5*3.5


T 60
V1 5.0
重量 0.10
额定载荷C 7 800
额定载荷 C0 3 000
额定转矩 Mt 74
额定转矩 Mt max 29
额定转矩 ML 40
额定转矩 ML max 16

1)尺寸H2带防护带
2)尺寸H2不带防护带
1677

资料下载

R163119320.pdf


授权证书


应用范围

机床、木工机械、激光切割等
