R167131410
本型号为我公司的常备库存型号，欢迎各位朋友通过添加微信或者来电询价。
产品型号：R167131410 产品描述：钢制滚珠滑块 FLS-法兰型 长 标准高 滚珠滑块的密封不带滚珠链
产品规格：35/90
预紧等级：C1
精度等级：N
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

滚珠导轨滑块

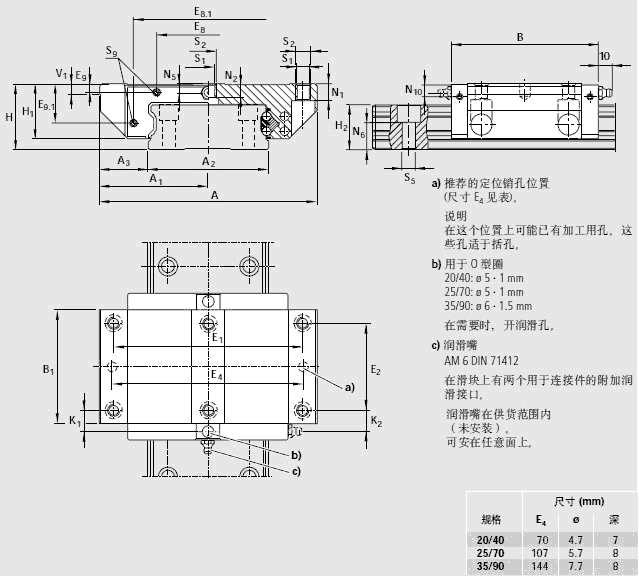

主要参数

A 162
A1 81
A2 90
A3 36
B 142
B1 113.6
E1 144
E2 80
E8 79
E8.1 116
E9 6.8
E9.1 29.9
H 50
H1 42.5
H2 31.85
K1 22.8
K2 24.8
K3 9
K4 9
N1 14
N2 12
N6±0.5

20.5


S1 8.4
S2 M10
S9

M3*5


T 80
V1 8.0
重量 3.70
额定载荷C3) 58 200
额定载荷 C03) 86 300
额定转矩 Mt3) 2 880
额定转矩 Mto3) 4 270
额定转矩 ML3) 920
额定转矩 MLO3) 1 370

1)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100，000米行程为基础确定的(根据ISO 14728-1)，但实际中经常是以50，000米行程为基础。
   在此情况下，表格中的C、Mt、和ML的值乘以1.26。

资料下载

R167131410.pdf


授权证书


应用范围

机床、木工机械、激光切割等
