R166489410
产品型号：R166489410 产品描述：钢制标准滚珠滑块 SKN- 窄型 短 低 滚珠滑块的密封不带滚珠链
产品规格：20
预紧等级：C0
精度等级：N
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导轨导向系统是滚珠承载的纵向导向产品，具有常用的八种标准规格，适合用在机床、工业机器人和种类众多的特殊机械设备上。 优势：1,所有4个主要承载方向上的高承载能力2,高动态性能： v = 5 m/s（10m/s请询问），a=500/s2长润滑周期（可达数年）3,带集成储油件具有极低消耗量的油润滑系统4,所有侧面都有润滑口5,导轨可选配防护带，装配简单6,预紧O型滚道布置实现了高系统刚性7,超级滑块提供了高度的安装误差补偿

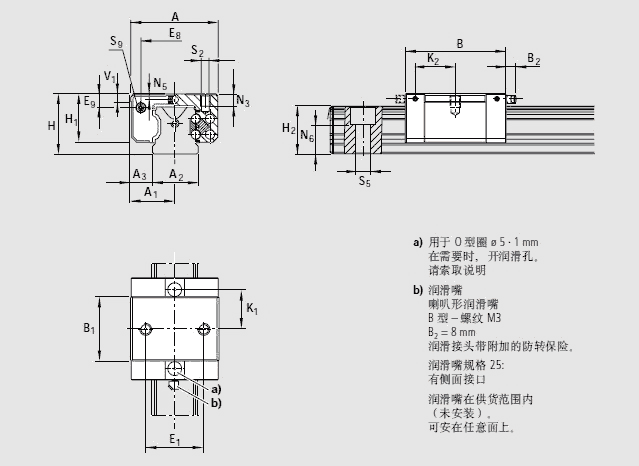

主要参数

A 42
A1 21
A2 20
A3 11.0
B 55
B1 31.9
E1 32
E8 30.5
E9 5.6
H 28
H1 23.0
H21) 20.75
H22) 20.55
K1 20.1
K3 3.6
N3 6.3
N6±0.5

13.2


S2 M5
S5 6.0
S9

M3*5


T 60
V1 6.0
重量 0.20
额定载荷C3) 9 600
额定载荷 C03) 13 600
额定转矩 Mt3) 120
额定转矩 Mto3) 170
额定转矩 ML3) 40
额定转矩 ML03) 58

1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100，000米行程为基础确定的(根据ISO 14728-1)，但实际中经常是以50，000米行程为基础。
   在此情况下，表格中的C、Mt、和ML的值乘以1.26。
1352

资料下载

R166489410.pdf


授权证书


应用范围

机床、木工机械、激光切割等
