R166619420
产品型号:R166619420 产品描述:钢制标准滑块 SKS-窄型 短 标准高 滚珠滑块的密封不带滚珠链
产品规格:15
预紧等级:C0
精度等级:N
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

滚珠导轨滑块

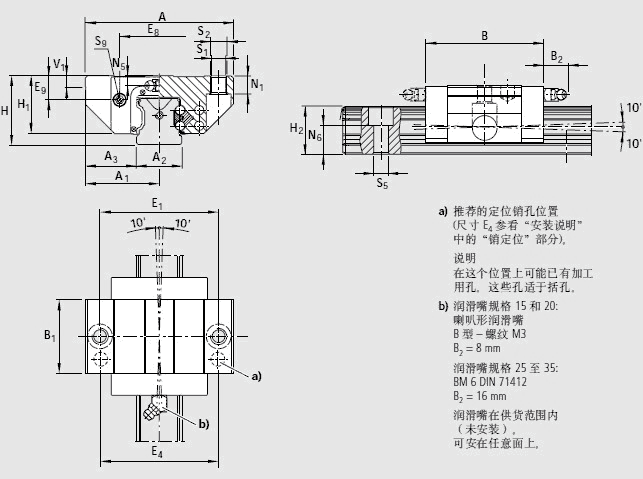

主要参数

A 34
A1 17
A2 15
A3 9.5
B 44.7
B1 25.7
E1 26
E8 24.55
E9 6.70
H 24
H1 19.90
H21) 16.30
H22) 16.20
K1 16.25
K2 17.85
K3 3.20
K4 3.20
N3 6.0
N6±0.5

10.3


S2 M4
S5 4.4
S9

M2.5*3.5


T 60
V1 5.0
重量 0.10
额定载荷C3) 5 400
额定载荷 C03) 8 100
额定转矩 Mt3) 52
额定转矩 Mto3) 80
额定转矩 ML3) 19
额定转矩 ML03) 28

1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。
   在此情况下,表格中的C、Mt、和ML的值乘以1.26。
1236

资料下载
授权证书


应用范围

机床、木工机械、激光切割等
