R163181320
产品型号：R163181320 产品描述：铝制滑块 FNS-法兰型 标准长 标准高 滚珠滑块的密封不带滚珠链
产品规格：20
预紧等级：C1
精度等级：H
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

博世力士乐滚珠导轨导向系统是滚珠承载的纵向导向产品，具有常用的八种标准规格，适合用在机床、工业机器人和种类众多的特殊机械设备上。 优势：1,所有4个主要承载方向上的高承载能力2,高动态性能： v = 5 m/s（10m/s请询问），a=500/s2长润滑周期（可达数年）3,带集成储油件具有极低消耗量的油润滑系统4,所有侧面都有润滑口5,导轨可选配防护带，装配简单6,预紧O型滚道布置实现了高系统刚性7,超级滑块提供了高度的安装误差补偿

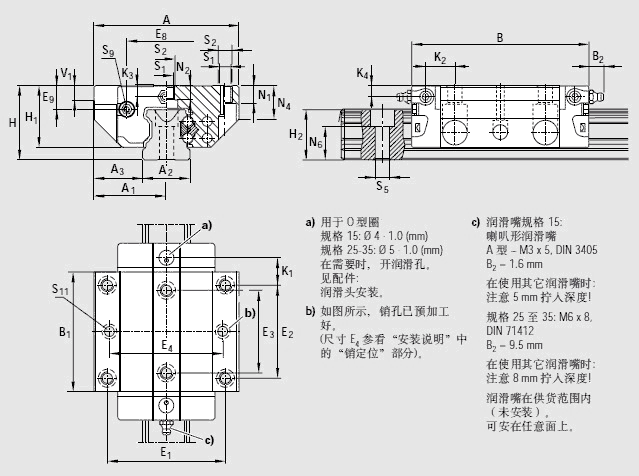

主要参数

A 63
A1 31.5
A2 20
A3 21.5
B 75.0
B1 49.6
E1 53
E2 40
E3 35
E8 32.50
E9 7.30
H 30
H1 25.35
H21) 20.75
H22) 20.55
K1 11.80
K2 11.8
K3 3.35
K4 3.35
N1 7.7
N2 5.20
N4 13.5
N6±0.5

13.2


S1 5.3
S2 M6
S5 6.0
S11 4.7
S9

M3*5


T 60
V1 6.0
重量 0.25
额定载荷C 18 800
额定载荷 C0 7 200
额定转矩 Mt 240
额定转矩 Mt max 92
额定转矩 ML 130
额定转矩 ML max 50

1)尺寸H2带防护带
2)尺寸H2不带防护带

资料下载

R163181320.pdf


授权证书


应用范围

机床、木工机械、激光切割等
