R166121320-滚珠导轨滑块
- 型号
- 类型
- 规格
- 滑块长
- 滑块宽
- 滑块高
- 重量
- R166511320
- 法兰型
- 15
- 47
- 44.7
- 19.9
- 0.15
- R166111320
- 法兰型
- 15
- 44.7
- 47
- 19.9
- 0.15
- R166511420
- 法兰型
- 15
- 44.7
- 47
- 19.9
- 0.15
- R166519420
- 法兰型
- 15
- 44.7
- 47
- 19.9
- 0.15
- R166519320
- 法兰型
- 15
- 44.7
- 47
- 19.9
- 0.15
- R166119320
- 法兰型
- 15
- 44.7
- 47
- 19.90
- 0.15
- R166111420
- 法兰型
- 15
- 44.7
- 47
- 19.90
- 0.15
- R166119420
- 法兰型
- 15
- 44.7
- 47
- 19.90
- 0.15
- R200019330
- 法兰型
- 15
- 44.7
- 47
- 19.90
- 0.15
- R166119370
- 法兰型
- 15
- 44.7
- 47
- 19.90
- 0.15
- R166511422
- 法兰型
- 15
- 44.7
- 47
- 19.90
- 0.15
- R166581320
- 法兰型
- 20
- 63
- 57.3
- 25.35
- 0.3
- R166181320
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.3
- R166589320
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.3
- R166581420
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.3
- R166589420
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.3
- R166181420
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.30
- R166189420
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.30
- R166189320
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.30
- R200089330
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.30
- R166189370
- 法兰型
- 20
- 57.3
- 63
- 25.35
- 0.30
- R166121320
- 法兰型
- 25
- 67
- 70
- 29.9
- 0.5
- R166521420
- 法兰型
- 25
- 67
- 70
- 29.9
- 0.5
- R166529420
- 法兰型
- 25
- 67
- 70
- 29.9
- 0.5
- R166529320
- 法兰型
- 25
- 67
- 70
- 29.9
- 0.5
- R166129320
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 0.50
- R166121420
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 0.50
- R166129420
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 0.50
- R200029330
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 0.50
- R166129370
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 0.50
- R166571320
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.8
- R166171320
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.8
- R166579320
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.8
- R166571420
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.8
- R166579420
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.8
- R166171420
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R166179420
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R166179320
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R200071330
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R200079330
- 四方型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R166171370
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R166179370
- 法兰型
- 30
- 75.3
- 90
- 35.35
- 0.80
- R166531320
- 法兰型
- 35
- 84.9
- 100
- 40.4
- 1.2
- R166131320
- 法兰型
- 35
- 84.9
- 100
- 40.4
- 1.2
- R166531420
- 法兰型
- 35
- 84.9
- 100
- 40.4
- 8.2
- R166539420
- 法兰型
- 35
- 84.9
- 100
- 40.4
- 1.2
- R166539320
- 法兰型
- 35
- 84.9
- 100
- 40.4
- 1.2
- R166139320
- 法兰型
- 35
- 84.9
- 100
- 40.40
- 1.20
- R166131420
- 法兰型
- 35
- 84.9
- 100
- 40.40
- 1.20
- R166139420
- 法兰型
- 35
- 84.9
- 100
- 40.40
- 1.20
单位:长度/毫米(mm) 重量/KG
R166121320可替换以下品牌型号:
- 品牌
- 型号
- 类型
- 规格
- 滑块长
- 滑块宽
- 滑块高
- 装配高
- 安装孔距
- REXROTH
- R166521320
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166121320
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166521420
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166529420
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166529320
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166129320
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R166121420
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R166129420
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R200029330
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R166129370
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57

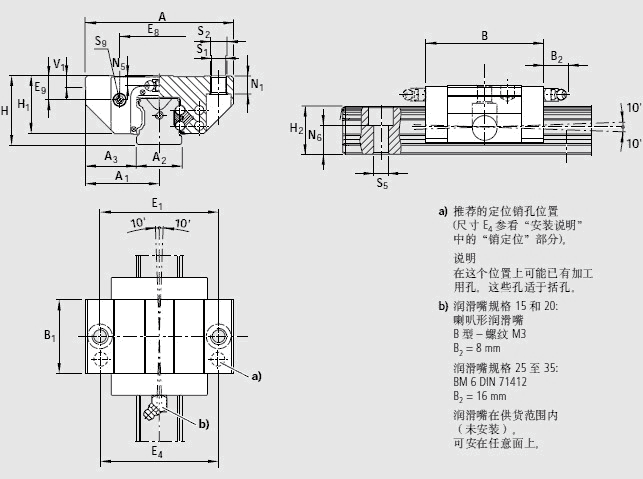

单位:毫米(mm)
A | 70 | |
A1 | 35.0 | |
A2 | 23 | |
A3 | 23.5 | |
B | 67.0 | |
B1 | 38.6 | |
E1 | 57 | |
E8 | 38.30 | |
E9 | 11.50 | |
H | 36 | |
H1 | 29.90 | |
H21) | 24.45 | |
H22) | 24.25 | |
K1 | 25.35 | |
K2 | 26.50 | |
K3 | 5.50 | |
K4 | 5.50 | |
N1 | 9.3 | |
N6±0.5 |
15.2 |
|
S1 | 6.7 | |
S2 | M8 | |
S5 | 7.0 | |
S9 |
M3*5 |
|
T | 60 | |
V1 | 7.5 | |
重量 | 0.50 | |
额定载荷C3) | 11 400 | ![]() |
许用载荷 Fmax | 4 400 | |
额定转矩 Mt3) | 170 | ![]() |
额定转矩 Mt max3) | 65 |
1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。
在此情况下,表格中的C、Mt、和ML的值乘以1.26。
