R162342220
产品型号：R162342220 产品描述：钢制标准滚珠滑块 SLS-窄型 长 标准高 滚珠滑块的密封不带滚珠链
产品规格：45
预紧等级：C2
精度等级：P
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

滚珠导轨滑块

主要参数

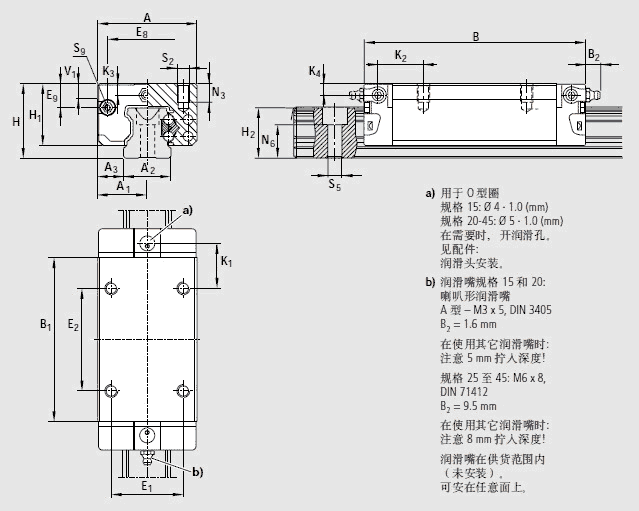

A 86
A1 43
A2 45
A3 20.5
B 174.1
B1 133.5
E1 60
E2 80
E8 69.80
E9 20.90
H 60
H1 50.30
H21) 40.15
H22) 39.85
K1 35.50
K2 37.50
K3 8.20
K4 8.20
N3 18.0
N6±0.5

23.5


S2 M10
S5 14.0
S9

M4*7


T 105
V1 10.0
重量 3.20
额定载荷C3) 90 400
额定载荷 C03) 128 500
额定转矩 Mt3) 2 440
额定转矩 Mto3) 3 470
额定转矩 ML3) 1 700
额定转矩 ML03) 2 425


1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100，000米行程为基础确定的(根据ISO 14728-1)，但实际中经常是以50，000米行程为基础。
   在此情况下，表格中的C、Mt、和ML的值乘以1.26。

资料下载

R162342220.pdf


授权证书


应用范围

机床、木工机械、激光切割等
