R166521320-滚珠导轨滑块
- 型号
- 类型
- 规格
- 滑块长
- 滑块宽
- 滑块高
- 重量
- R165312220
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R200219330
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165312320
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165311220
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165312420
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165311420
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165311320
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165319420
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165319320
- 法兰型
- 15
- 72.6
- 47
- 19.9
- 0.3
- R165311120
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165311820
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165312920
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165311920
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165312820
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165312120
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165313920
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165313120
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165313820
- 法兰型
- 15
- 72.6
- 47
- 19.90
- 0.30
- R165382220
- 法兰型
- 20
- 91
- 63
- 23.35
- 0.55
- R200289330
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165382420
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165382320
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165381320
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165381220
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165389320
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165381420
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165389420
- 法兰型
- 20
- 91
- 63
- 25.35
- 0.55
- R165381820
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165382820
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165381920
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165382920
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165382120
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165383120
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165383820
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165383920
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165381422
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R165381322
- 法兰型
- 20
- 91.0
- 63
- 25.35
- 0.55
- R167151320
- 法兰型
- 20/40
- 73
- 80
- 22.50
- 0.45
- R167159320
- 法兰型
- 20/40
- 73
- 80
- 22.50
- 0.45
- R167151420
- 法兰型
- 20/40
- 73
- 80
- 22.50
- 0.45
- R167159420
- 法兰型
- 20/40
- 73
- 80
- 22.50
- 0.45
- R165322220
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R166521320
- 法兰型
- 25
- 67
- 70
- 29.9
- 0.5
- R165322320
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R165321220
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R165322420
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R165321420
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R165321320
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R165329420
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
- R165329320
- 法兰型
- 25
- 107.9
- 70
- 29.9
- 0.9
单位:长度/毫米(mm) 重量/KG
R166521320可替换以下品牌型号:
- 品牌
- 型号
- 类型
- 规格
- 滑块长
- 滑块宽
- 滑块高
- 装配高
- 安装孔距
- REXROTH
- R166521320
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166121320
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166521420
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166529420
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166529320
- 法兰型
- 25
- 67
- 70
- 29.9
- 36
- 57
- REXROTH
- R166129320
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R166121420
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R166129420
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R200029330
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
- REXROTH
- R166129370
- 法兰型
- 25
- 67.0
- 70
- 29.90
- 36
- 57
单位:毫米(mm)

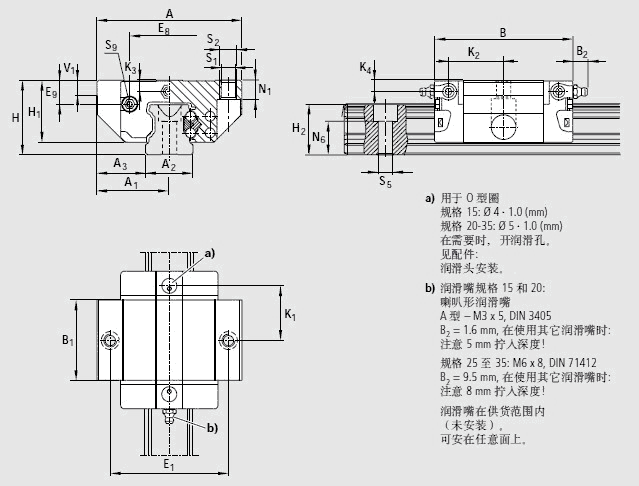

A | 70 | |
A1 | 35.0 | |
A2 | 23 | |
A3 | 23.5 | |
B | 67.0 | |
B1 | 38.6 | |
E1 | 57 | |
E8 | 38.30 | |
E9 | 11.50 | |
H | 36 | |
H1 | 29.90 | |
H21) | 24.45 | |
H22) | 24.25 | |
K1 | 25.35 | |
K2 | 26.50 | |
K3 | 5.50 | |
K4 | 5.50 | |
N1 | 9.3 | |
N6±0.5 |
15.2 |
|
S1 | 6.7 | |
S2 | M8 | |
S5 | 7.0 | |
S9 |
M3*5 |
|
T | 60 | |
V1 | 7.5 | |
重量 | 0.50 | |
额定载荷C3) | 15 900 | ![]() |
额定载荷 C03) | 18 200 | |
额定转矩 Mt3) | 230 | ![]() |
额定转矩 Mto3) | 260 | |
额定转矩 ML3) | 82 | ![]() |
额定转矩 ML03) | 94 | ![]() |
1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。
在此情 况下,表格中的C、Mt、和ML的值乘以1.26。
