R162272220
产品型号:R162272220 产品描述:钢制标准滑块 SNS-窄型 标准长 标准高 滚珠滑块的密封不带滚珠链
产品规格:30
预紧等级:C2
精度等级:P
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

滚珠导轨滑块

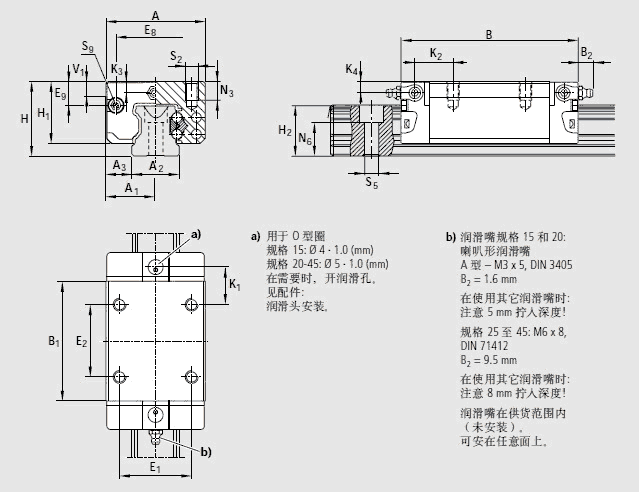

主要参数

A 60
A1 30
A2 28
A3 16.0
B 97.7
B1 67.4
E1 40
E2 40
E8 48.40
E9 14.60
H 42
H1 35.35
H21) 28.55
H22) 28.35
K1 20.00
K2 21.70
K3 6.05
K4 6.05
N3 12.0
N6±0.5

17.0


S2 M8
S5 9.0
S9

M3*5


T 80
V1 7.0
重量 0.85
额定载荷C3) 31 700
额定载荷 C03) 41 300
额定转矩 Mt3) 540
额定转矩 Mto3) 720
额定转矩 ML3) 290
额定转矩 ML03) 380

1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。
   在此情 况下,表格中的C、Mt、和ML的值乘以1.26。

资料下载
授权证书


应用范围

机床、木工机械、激光切割等
