R166421310-滚珠导轨滑块
- 型号
- 类型
- 规格
- 滑块长
- 滑块宽
- 滑块高
- 重量
- R169481310
- 四方型
- 20
- 72.5
- 42
- 23
- 0.3
- R169489310
- 四方型
- 20
- 72.5
- 42
- 23
- 0.3
- R169481410
- 四方型
- 20
- 72.5
- 42
- 23
- 0.3
- R169489410
- 四方型
- 20
- 72.5
- 42
- 23
- 0.3
- R166421310
- 四方型
- 25
- 62
- 48
- 26.5
- 0.30
- R169421310
- 四方型
- 25
- 81
- 48
- 26.5
- 0.45
- R169421410
- 四方型
- 25
- 81
- 48
- 26.5
- 0.45
- R169429410
- 四方型
- 25
- 81
- 48
- 26.5
- 0.45
- R169429310
- 四方型
- 25
- 81
- 48
- 26.5
- 0.45
- R166421410
- 四方型
- 25
- 62
- 48
- 26.5
- 0.3
- R166429410
- 四方型
- 25
- 62
- 48
- 26.5
- 0.3
- R166429310
- 四方型
- 25
- 62
- 48
- 26.5
- 0.3
- R169429360
- 四方型
- 25
- 81.0
- 48
- 26.5
- 0.45
- R166429360
- 四方型
- 25
- 62
- 48
- 26.5
- 0.30
单位:长度/毫米(mm) 重量/KG
R166421310可替换以下品牌型号:
- 品牌
- 型号
- 类型
- 规格
- 滑块长
- 滑块宽
- 滑块高
- 装配高
- 安装孔距
- REXROTH
- R166421310
- 四方型
- 25
- 62
- 48
- 26.5
- 33
- 35
- REXROTH
- R166421410
- 四方型
- 25
- 62
- 48
- 26.5
- 33
- 35
- REXROTH
- R166429410
- 四方型
- 25
- 62
- 48
- 26.5
- 33
- 35
- REXROTH
- R166429310
- 四方型
- 25
- 62
- 48
- 26.5
- 33
- 35
- REXROTH
- R166429360
- 四方型
- 25
- 62
- 48
- 26.5
- 33
- 35
单位:毫米(mm)

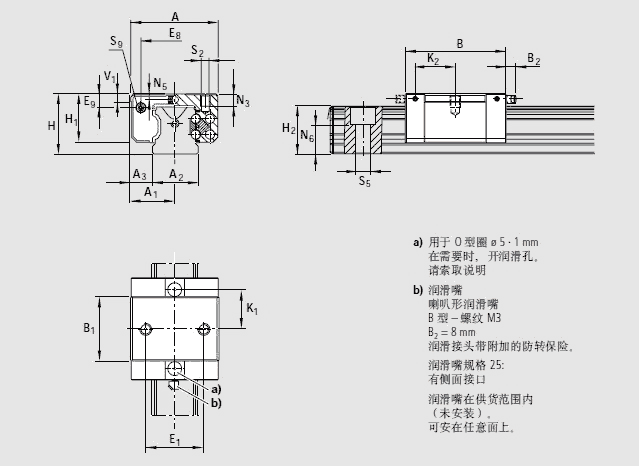

.gif)
| A | 48 | |
| A1 | 24 | |
| A2 | 23 | |
| A3 | 12.5 | |
| B | 62 | |
| B1 | 38.6 | |
| E1 | 35 | |
| E8 | 38.3 | |
| E9 | 8.5 | |
| H | 33 | |
| H1 | 26.5 | |
| H21) | 24.45 | |
| H22) | 24.25 | |
| K1 | 24.5 | |
| K2 | 25.0 | |
| K3 | 4.1 | |
| K4 | 4.1 | |
| N3 | 7.0 | |
| N6±0.5 |
15.2 |
|
| S2 | M6 | |
| S5 | 7.0 | |
| S9 |
M3*5 |
|
| T | 60 | |
| V1 | 7.5 | |
| 重量 | 0.30 | |
| 额定载荷C3) | 15 900 |  |
| 额定载荷 C03) | 18 200 | |
| 额定转矩 Mt3) | 230 |  |
| 额定转矩 Mto3) | 260 | |
| 额定转矩 ML3) | 82 |  |
| 额定转矩 ML03) | 94 |  |
1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
额定载荷和额定动转矩是以100，000米行程为基础确定的(根据ISO 14728-1)，但实际中经常是以50，000米行程为基础。
在此情况下，表格中的C、Mt、和ML的值乘以1.26。
