R169429360
产品型号:R169429360 产品描述:耐腐蚀的滚珠滑块 SNN-窄型 标准长 低 滚珠滑块的密封不带滚珠链
产品规格:25
预紧等级:C0
精度等级:H
查看更多>>
产品概述 主要参数 资料下载 授权证书 应用范围 返回列表
产品概述

滚珠导轨滑块

主要参数

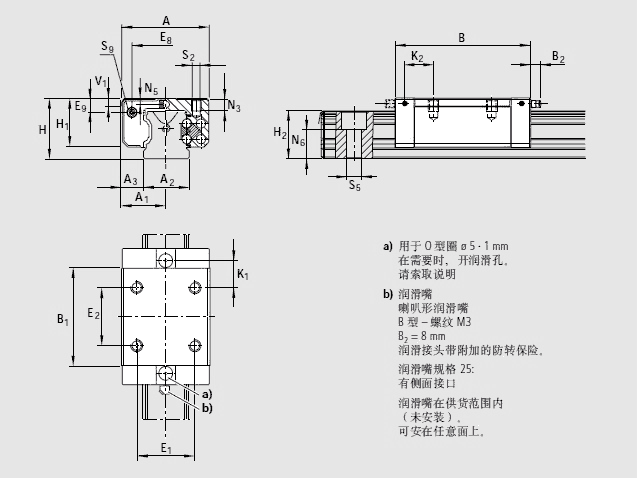

A 48
A1 24
A2 23
A3 12.5
B 81.0
B1 57.8
E1 35
E2 35
E8 38.3
E9 8.5
H 33
H1 26.5
H21) 24.45
H22) 24.25
K1 16.6
K2 17.0
K3 4.1
K4 4.1
N3 7.0
N6±0.5

15.2


S2 M6
S5 7.0
S9

M3*5


T 60
V1 7.5
重量 0.45
额定载荷C3) 22 800
额定载荷 C03) 30 400
额定转矩 Mt3) 320
额定转矩 Mto3) 430
额定转矩 ML3) 180
额定转矩 ML03) 240

1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。
   在此情 况下,表格中的C、Mt、和ML的值乘以1.26。
1984

资料下载
授权证书


应用范围

机床、木工机械、激光切割等
