滚子链是一种用于传送机械动力链条,广泛应用与家庭、工业和农业机械,其中包括输送机、绘图机、印刷机、汽车、摩托车、以及自行车。它由一系列短圆柱滚子链接在一起,由一个称为链轮的齿轮驱动。这是一个简单,可靠,高效的动力传递装置。

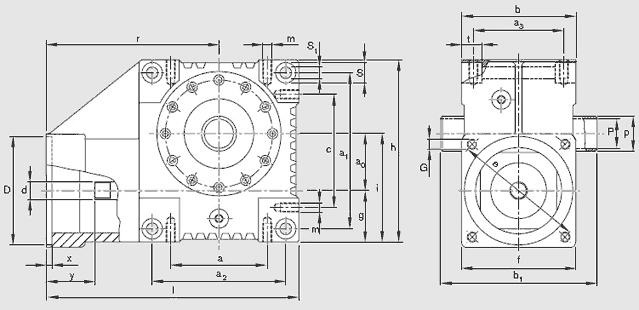

传动比i | 4.75 | |
中心距 | 50±0.12 | |
电机 | MSK 061 | |
a0 | 50 | |
a | 85 | |
a1 | 138 | |
a2 | 118 | |
a3 | 80 | |
b | 100 | |
b1 | 137 | |
c | 100 | |
d h8 | 14.7 | |
D G7 | 95 | |
e | 130 | |
f | 115 | |
g | 45 | |
G | M8 | |
h | 160 | |
i | 95 | |
l | 238 | |
m | M8*16 | |
p H6 | 30 | |
P h8 | 25 | |
r | 168 | |
S | 18 | |
S1 | 10 | |
t | 16 | |
x | 5 | |
y | 58 | |
Jge(10-4kgm2 | 0.4830 | |
重量 kg | 8.0 |
机床、木工机械、激光切割等
