德国力士乐滑块 rexroth R165321420
阅读量:
发布时间：2020-03-17 13:53:57
返回列表

德国博世力士乐代理商德国力士乐滑块 rexroth R165321420，rexroth代理商   现货供应

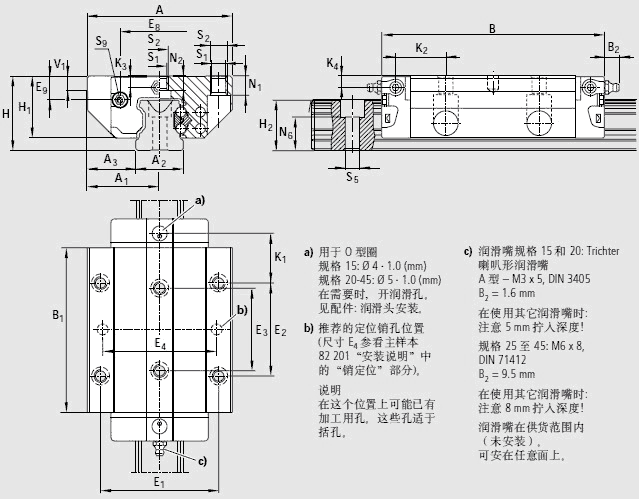

单位:毫米(mm)

A 70
A1 35.0
A2 23
A3 23.5
B 107.9
B1 79.5
E1 57
E2 45
E3 40
E8 38.30
E9 11.50
H 36
H1 29.90
H21) 24.45
H22) 24.25
K1 23.30
K2 24.45
K3 5.50
K4 5.50
N1 9.3
N2 7.00
N6±0.5

15.2


S1 6.7
S2 M8
S5 7.0
S9

M3*5


T 60
V1 7.5
重量 0.90
额定载荷C3) 30 400
额定载荷 C03) 45 500
额定转矩 M3) 430
额定转矩 Mto3) 650
额定转矩 M3) 345
额定转矩 ML03) 510

1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100，000米行程为基础确定的(根据ISO 14728-1)，但实际中经常是以50，000米行程为基础。
   在此情况下，表格中的C、Mt和ML的值乘以1.26。
