德国博世力士乐代理商rexroth德国力士乐滑块 R165121320 现货供应,rexroth代理商   现货供应

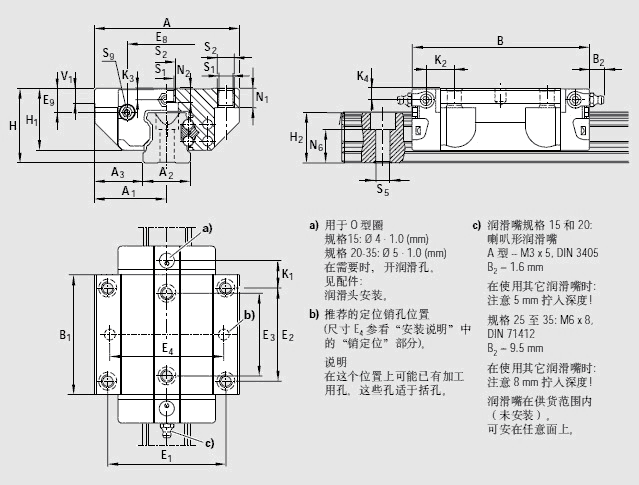

单位:毫米(mm)

A 70
A1 35.0
A2 23
A3 23.5
B 86.2
B1 57.8
E1 57
E2 45
E3 40
E8 38.30
E9 11.50
H 36
H1 29.90
H21) 24.45
H22) 24.25
K1 12.45
K2 13.6
K3 5.50
K4 5.50
N1 9.3
N2 7.00
N6±0.5

15.2


S1 6.7
S2 M8
S5 7.0
S9

M3*5


T 60
V1 7.5
重量 0.65
额定载荷C3) 22 800
额定载荷 C03) 30 400
额定转矩 M3) 320
额定转矩 Mto3) 430
额定转矩 ML3) 180
额定转矩 ML03) 240

1)尺寸H2带防护带
2)尺寸H2不带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。
   额定载荷和额定动转矩是以100,000米行程为基础确定的(根据ISO 14728-1),但实际中经常是以50,000米行程为基础。
   在此情 况下,表格中的C、Mt、和ML的值乘以1.26。
